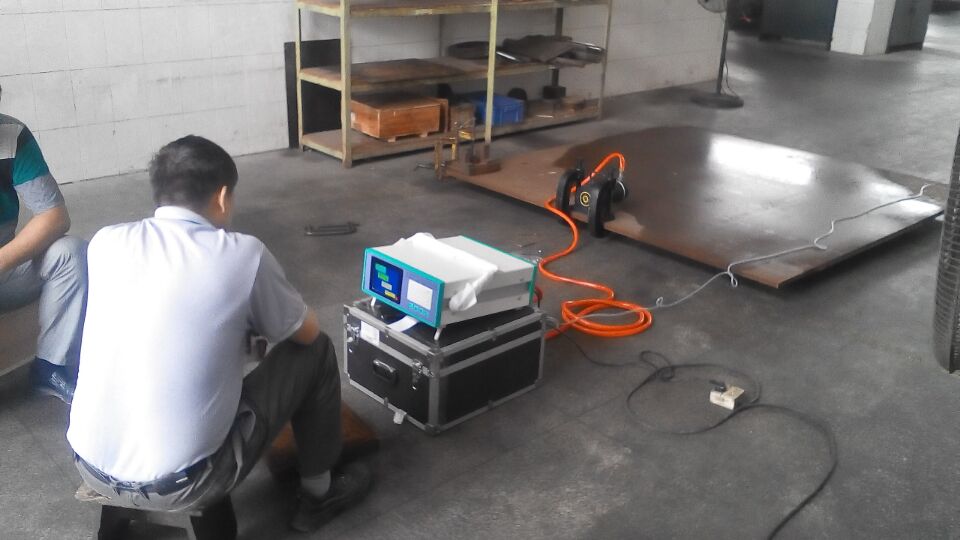

JG-05 應力檢測裝置 簡介：

2、選用高精度測量放大芯片，可自動化測出殘余應力值的大小及方向

3、測量過程中數碼管可直接顯示ε1、ε2、ε3（0°、45°、90°）的應變值和計算后的殘余應力值δ1、δ2及主應力方向的夾角度數θ，可通過按鍵任意切換查看。

4、設備自設清零鍵，確保鉆孔之前因外部因素造成的零點漂移

5、設備采用三方向獨立數據采集和計算的方式，并通過數字濾波及硬件濾波等綜合抗干擾技術，確保打孔時測量數據的準確及穩定。

6、本儀器配有一臺微型高速打印機，可現場打印出三個方向的應變值及計算后的殘余應力值及主應力方向的夾角度數。

7、可以根據被測工件的彈性模量、泊松比、應變花的靈敏度系數、中心R，設置相應的釋放系數A、B值，（出廠時釋放系數默認為：A=＋0.250，B=-0.720）

8、本儀器可選配RS485接口（傳輸距離≤2000米)，配備相應的軟件可以將該儀器采集的數據在PC機內進行分析處理存檔。

詳細參數

1. 測量點數：?jiǎn)吸c(diǎn)測。

2. 應變測量范圍：0~±32767με。

3. 分辨率：1με/字。

4. 適用應變片阻值：120Ω±0.5;

5. 供橋電壓：直流2.0V，交流紋波小于0.1mv;

6. 基本誤差限：≤±0.1％±1με;

7. 穩定性：（在預熱30分鐘后）

a) 零點漂移：<= ±2με/h;

b) 讀數值變化：≤±0.1％＋3/h。

c) 溫度變化：

溫度對零點漂移的變化：≤±1με/℃。

        溫度對讀數值的變化：≤＋0.02％F.S/℃。

8. 電阻平衡范圍：≥0.5％（應變片靈敏度系數為2.08（可調），使用120Ω應變片)。

9. 顯示方式為八位數碼管顯示SXXXXX.XX（其中5位整數位，2位小數位，S為符號)，

顯示應變值時無小數位。

10. 電源：交流 50HZ 220V±10％   。

11. 工作環境：

a) 溫度：-20~40℃。

b) 相對濕度：42％~92％。
