為了使用戶能更快，更好的掌握振動時效設備的使用方法、操作技巧、簡單工藝的實施方法及在使用過程中的注意事項、在使用手冊的基礎上摘錄、剪接、優化而成本使用指南。旨在短時間內使操作者能快速掌握振動時效設備的使用方法和工藝實施的基本步驟。
一、 振動時效設備的原理
振動時效是將一個具有偏心重塊的點擊系統（激振器）剛性的固定在被振構
件上，對構件施加一交變的周期外力，當這一周期外力與殘余應力疊加達到或超過材料的屈服極限時，就會使構件局部產生塑性變形或晶格滑移，從而降低和均化殘余應力，達到穩定尺寸不變形之目的。
二、 振動時效設備的組成
一套完整的振動時效設備是由主控制箱、激振器、拾振器、打印系統、彈性膠墊、附屬裝卡工具及相關連接線組成。設備的每部分均屬專用設計尤其各連接線插頭都有所區別，連接時按照插頭的指示連接一般不會插錯，凡需擰緊的部位需擰緊防止震動過程中松動，影響使用效果。
三、 振動時效設備的使用及操作
（一）振前準備階段

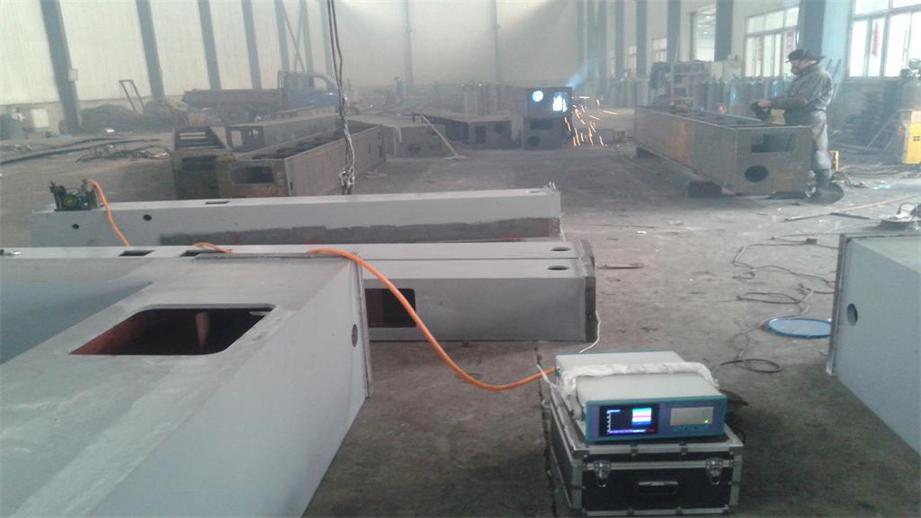

操作者可根據需要振動構件的幾何形狀尺寸、大小、噸位、長寬高的比例等，用專用膠墊對構件進行支撐。激振器用專用卡具剛性的固定在適當部位，卡具需擰緊，
防止振動時松動，造成電機損壞。拾感器吸在構件的振幅較大處。激振器的檔位應根據構件的振幅從小到大進行調整，偏心的緊固螺絲用內六角扳手?jǐn)Q緊，防止滑
檔。
注：對可直接震動的構件可以直接震動，可根據分析，判斷的振型，在節點處放置彈性支撐。支撐點可為二點，三點或四點。特殊構件的支撐應以平穩為準。對于非直接震動的構件，應采取降頻措施。主要的降頻措施包括：懸臂，串聯和組合等方法。
（二）設備的操作步驟
振動時效設備具有手動、自動、預置等功能。對于陌生的構件為了尋找其固有頻率和共振峰，應先用手動工作模式，以確定其基本工藝參數。如：共振峰值，激振器檔位，拾振器位置等。
（1） 手工工作模式及操作方法
步驟為：
1、打開總電源開關：此時所有的數碼管顯示。
2、按“復位”鍵：此時操作面板長的發光二極管閃亮。
3、按“手動”鍵：此時手動指示按鍵上方的發光二極管燈亮。
4、按“啟動”鍵：按啟動鍵前，應先檢查手調電位器是否處于起始位置上，必需處于起始位置，否則不可以啟動電機。如果不在起始位置而啟動電機可能造成損壞電機。
5、電機啟動后，主控制系統前面板的各數碼管分別顯示“電機轉速”、“振幅G”
6、旋動手調電位器勻速地使電機轉速逐漸升高。當發現前面板上的G值突然增高或聽到較大的嗡嗡聲時表明已進入構件的共振區。此時需要慢調電位器觀察G值的
變化情況。當隨著轉速的上升G值升高到某一數值后降了下來，而且隨著轉速的升高，G值越來越小，此時應停止旋動電位器，并將電位器選回到已看到的G值最高
處。記住當前電機轉速值（取整數），也就是此被振工件的共振峰值。如果G值過小，可以停機增大電機的偏心檔位，一般G值在“3、0G”至“15G”之間為
適宜。
7、找到共振峰值同時，要觀察在此峰值下的電機電流，一般電機工作電流在6.0A以下使用為宜。工作電流過大會使電源線發熱影響使用。
8、使用手動工作模式是為自動處理構件尋找合理的參數。因此根據振動時效工藝要求盡可能在低頻大檔位高振幅下振動處理工件。
9、手動工作時間的確定：
當電機轉動使構件處于較好的振動狀態時停止轉動。此時按“時效時間”鍵，指示燈亮，面板上時間T表顯示“25”，可按“▲”或“q”鍵，調整出需要的時
間，一般20—45分鐘。再按“鎖定”鍵，鎖定指示燈亮后時間得到確認，計時器開始計時，當記到預知的時間后自動停機，并打印時間和振幅曲線。
10、應用此手動工作模式可方便快捷地批量處理工件，節約大量的工作時間。
（2）自動工作模式及操作方法：
應用手動工作時記住的共振峰值，在此峰值的前后沿±200轉，即是自動處理工作模式的有效工作頻率段，即為預置“掃頻起始和終止”的頻率范圍。操作如下：
1、打開總電源開關，面板燈亮，數碼管有顯示。
2、按“復位”鍵，各操作按鍵燈亮顯示。
3、按“掃頻起始”鍵，燈亮后，按住“▲”鍵，調整出手動時記住的共振峰值向前減200轉時的數值停止按鍵，再按“鎖定”鍵燈亮后得以確認。
4、按“掃頻終止”鍵，燈亮后，按住“▲”鍵，調整出已知共振峰值向后加200轉的數值，停止按鍵，預置完成。
5、按“啟動”鍵，此時電機啟動，在3—5秒鎖定后，點擊自動快速升速，當升速到掃頻起始書之后，進入慢升速狀態，當慢升到掃頻終止時，系統自動退回共振
峰值前沿進行振動處理。此時如果G值過小，是由構件的震動頻帶太窄造成的，當時間表變?yōu)椤?0”時，可按動“▲”鍵微調轉速，當G值變大后停止按動“▲”
鍵。
6、時間預置:當時間表顯示“00“時，說明系統已進入振動時效狀態，按動“時效時間”鍵，計時表顯示“25”分鐘，此時按動“▲”或“q”鍵，調整出所
需時間后，按“鎖定’鍵，燈亮后得以確認。振動時間完成后，系統自動進入振后掃頻工作模式，震后掃頻完成后，自動停機，并打印相關參數曲線圖，對照國家行
業標準可看出振動時效效果。
四、 打印紙的安裝
打印紙為專用熱敏紙，一面涂有熱敏層，只有該層面向下裝上后，才能打印出曲線，注意不要裝反。
五、 激振器檔位調節
激振器主要由永磁直流電機和偏心箱兩部分組成，為被振工件的振動源?？扛淖儍蓧K偏心塊的角度產生不同的激振力，施加給被振構件。調節方法為：將配帶的內六
角扳手插入箱體上方的孔內，用螺絲刀轉動箱體一端有檔位刻度盤的軸頭，當找到偏心塊上方的沉頭內六角螺絲時，將其松開（切記未調整好檔位前不要將伴手抽
出，以免偏心塊轉動而找不到沉孔），轉動軸，當指示箭頭指向所需刻度時，鎖緊內六角，調檔完成。
